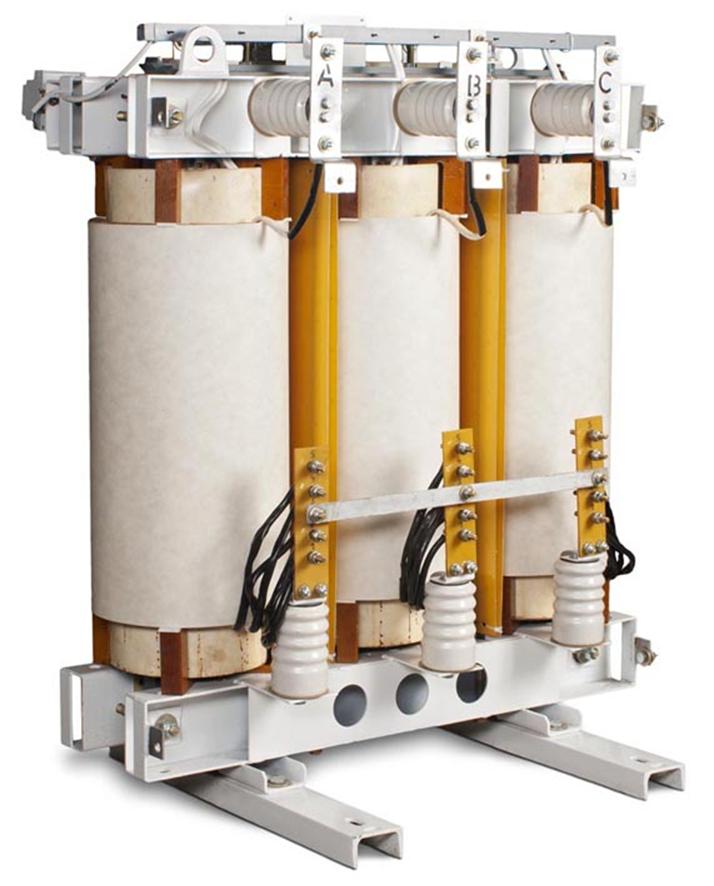

Трехфазный сухой трансформатор ТС, ТСЗ — 63/10(6)-У3

Гарантийный срок эксплуатации — 3 года со дня ввода в эксплуатацию, но не более 4 лет с момента отгрузки.


ОБЩИЕ СВЕДЕНИЯ

    Трехфазные силовые сухие трансформаторы типа ТС(З) мощностью от 63 до 250 кВА (далее -трансформаторы),
классов напряжения 6 и 10 кВ, предназначенные для нужд народного хозяйства.Трансформаторы изготавливаются в климатическом исполнении У категории 3 по ГОСТ 15150- 69.Номинальные значения механических ВВФ — внешних воздействующих факторов — по ГОСТ 17516.1-90 для группы механического исполнения М18.
Схема и группа соединения У / Ун — 0, в обоснованных случаях по согласованию сторон допускается схемаи группа соединения Д / Ун -11.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ТРАНСФОРМАТОРА

    Т — трехфазный; С — сухой (естественное воздушное охлаждение); З — защищенного исполнения;63 — номинальная мощность в киловольт-амперах; 10(6) — класс напряжения в киловольтах стороны ВН;У3 — климатическое исполнение по ГОСТ 15150-69.
Пример условного обозначения трансформатора в защищенном исполнении номинальной мощностью63 кВА, номинальное первичное напряжение 6 кВ, номинальное вторичное напряжение 0,23 кВ при заказе: Трансформатор ТСЗ-63/6/0,23-У3 ТУ 3411-006-87513159-2008.
При испытании трансформаторов на стойкость, в режиме короткого замыкания, при установившихся токах короткого замыкания максимальное значение средней температуры обмоток не более 350 °С.Трансформаторы выдерживают, согласно ГОСТ 20243-74, в течение 2 с., внешние короткие замыкания.

ОСНОВНЫЕ ДОСТОИНСТВА

- пожаробезопасность и, как следствие, возможность установки внутри промышленных объектов;
— низкий уровень шума;
— полная экологическая безопасность;
— простота установки и эксплуатации.

ПОКАЗАТЕЛИ НАДЁЖНОСТИ И ГАРАНТИЯ

    Трансформаторы имеют следующие показатели надежности:
— установленная безотказная наработка — не менее 25000 ч;
— вероятность безотказной работы в течение 8800 ч — не менее 0,995;
— срок службы до первого капитального ремонта — не менее 12 лет;
— срок службы — не менее 25 лет;
— гарантийный срок эксплуатации — 3 года со дня ввода в эксплуатацию, но не более 4 лет с момента отгрузки;
— срок сохранямости — 1 год с момента отгрузки.

Тип
трансформатора

Мощность,
кВА

Номинальное
напряжение, кВ

Потери, Вт

Напряжение
короткого
замыкания, %

Ток
холостого
хода, %

Масса, кг, не более

ВН

НН

Холостого
хода

Короткого
замыкания

Суммар-
ные

ТС-63


63

6; 6,3;
10;10,5


0,23; 0,4


300


1300


1600


4,5


4

412

ТСЗ-63

440

Чертеж трансформатора типа ТС-63/10(6)-У3



Таблица 2. Габаритные размеры.

Тип трансформатора

Н, мм

h, мм

а, мм

b, мм

с, мм

е, мм

d, мм

ТС(З) — 63/10(6)-УЗ

920

850

750

500

520

420

460
