Электропроводка в жилых помещениях должна соответствовать нормам, действующим в РФ. Зная правила монтажа электропроводки, вы сможете выполнить эту работу без нарушений требований электробезопасности, чем обезопасите свою жизнь и защитите бытовую технику от поломки. Существует три типа прокладки электрических проводов:

  • открытая;
  • закрытая;
  • комбинированная.

Содержание

Общие требования

Данные требования касаются размещения элементов проводки: счетчиков, коробок разветвительных, розеток, выключателей и размещения электрических проводов.

  1. Коробки разветвительные, выключатели и розетки, электросчетчики размещаются в местах, доступных для их обслуживания (при этом все токоведущие части закрываются).
  2. Выключатели целесообразно размещать в каждой комнате с одной стороны от двери. Высота размещения – 1,5 метра от уровня чистого пола (напольного покрытия). Обратите внимание: при открывании двери в комнату выключатель должен оставаться досягаемым.
  3. Розетки монтируются на высоте 0,5 – 0,8 м от уровня чистого пола. Места их расположения определяются планируемой расстановкой электрического оборудования.
  4. Существуют требования и на количество розеток в квартире: согласно правилам пожарной безопасности их устанавливают не менее одной на шесть квадратных метров. На кухне, независимо от ее площади, их должно быть смонтировано не менее трех.
  5. Во влажных помещениях – туалетах и ванных комнатах – устанавливать розетки запрещено. Но здесь есть один нюанс: для подключения фенов и электробритв допускается монтировать в ванных розетки, которые питаются от разделительных трансформаторов с двойной изоляцией.
  6. Не допускается устанавливать розетки ближе, чем на полметра от заземленных батарей отопления, газовых плит, стальных трубопроводов и прочих металлических устройств.
  7. Розетки на межкомнатной перегородке целесообразно устанавливать в одной точке с каждой стороне перегородки. Они в этом случае подключаются параллельно через сквозное отверстие в стене.
  8. Все ответвления и соединения электрических проводов в квартире выполняются только в ответвительных и соединительных коробках.

Чтобы в дальнейшем при ремонтах не было проблем с повреждением электропроводки, провода следует прокладывать только горизонтально и вертикально. Причем необходимо план прокладки сети хранить. Есть общепринятые нормы размещения проводов:

  • горизонтальные участки размещаются на расстоянии 50 – 100 мм от балок и карнизов и на 150 мм от потолка и плинтуса (в последнем случае допускается расстояние 200 мм);
  • вертикально расположенные участки электросети должны быть отнесены от углов комнаты и дверных и оконных проемов минимум на 100 мм. При этом соприкосновение провода с металлическими конструкциями здания (если таковые имеются) не допускается;
  • если рядом с проводкой расположены трубы отопления или горячей воды, ее необходимо защитить асбестовыми прокладками. Еще один допустимый вариант – применение провода с термозащитным покрытием;
  • если провод размещается параллельно газовой трубе (или трубопроводу с любым другим горючим веществом), расстояние между ними должно быть не менее 0,4 метра;
  • в квартире запрещено прокладывать электропровода пучками. Также недопустимо располагать их с зазором менее 3 мм.

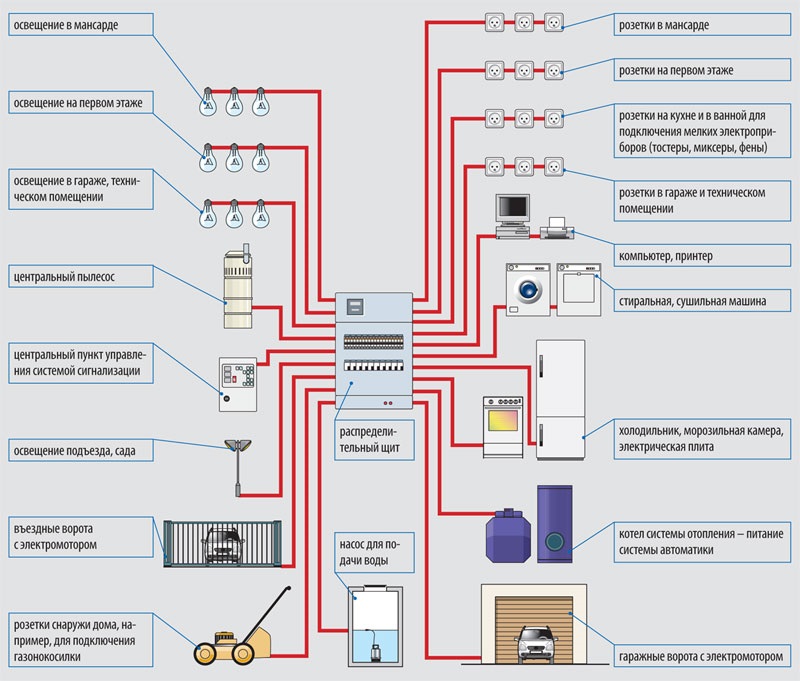

Схема правильной электропроводки в доме

Жилы проводов зануления и заземления соединяются между собой сваркой. Электроприборы, подлежащие защите, присоединяются к защитным проводам посредством болтовых соединений.

Для зануления стационарных электроплит от квартирного счетчика прокладывается отдельный проводник. Его сечение должно быть равно сечению провода фазы. Присоединяется этот проводник перед электросчетчиком к защитному проводнику сети электропитания. Заземляющие и зануляющие проводники не должны иметь выключателей или предохранителей. Это правило необходимо соблюдать, иначе в момент срабатывания защиты все бытовые приборы окажутся в зоне воздействия опасного потенциала сети.

Требования к монтажу электросети в зависимости от типа прокладки

Открытая прокладка

Самым простым способом является открытая прокладка электропроводов. Смотрится, конечно, не совсем красиво, но зато не надо под провода штробить стены. В квартире такой метод представить трудно, а вот в подсобных помещениях загородных домов такая картина – не редкость. Но даже для такого примитивного способа прокладки существуют свои требования:

  • Для выполнения электропроводки открытым способом применяются плоские провода АПРВ, АПР или АППВ. Если стены помещения горючие (например, выполненные из дерева), между проводами и основанием прокладываются асбестовые листы толщиной не менее 3 мм. Расстояние от провода до края листа – свыше 5 мм. Асбестовую прокладку крепят к стене гвоздями с шагом от 200 до 250 мм в шахматном порядке. Для нескольких групп проводов допускается использование одной общей прокладки из асбеста (расстояние между смежными проводами должно быть 5 или более мм).
  • К стене провод крепится жестяной полоской через картонную прокладку. Причем для этой цели используется специальный картон-электроизолятор. Ширина и длина прокладки должны превышать аналогичные размеры жестяной скобы на несколько миллиметров. Провод должен обхватываться крепежным элементом достаточно плотно.
  • Внутри соединительной коробки нельзя допускать соприкосновения изолированных концов проводов.
  • Перед вводом в коробку провода прикрепляются к стене. Расстояние от корпуса коробки до элемента крепления – 50 мм.
  • Розетки и выключатели при проводке открытым способом монтируются на специальных подрозетниках: пластиковых или деревянных. Их диаметр превышает аналогичный размер розеток на 8 – 10 миллиметров.

Электропроводка закрытого типа

Самый безопасный способ прокладки внутренней электросети – закрытый. Провода в этом случае находятся внутри негорючего материала. Они недосягаемы для случайных механических повреждений, не окисляется и не угрожает квартире пожаром.

Электропроводка скрытого типа в квартире

  • Если стены дома возведены из дерева, то закрытая проводка, как и открытая, выполняется по асбестовым листам. Эти требования не действуют, если дом построен из кирпича или железобетона.
  • Не допускается пересечение плоских проводов. Если это неизбежно, место пересечения следует усилить изоляционной лентой (3 – 4 слоя на каждый провод).
  • В штробах провода закрепляются при помощи алебастра. Часто используют специальные пластиковые хомутики. При закрытой проводке не допустимо использование гвоздей в качестве крепежных элементов.
  • Ответвления и соединения проводов выполняются методами сварки, опрессовки либо пайки. Можно данные операции произвести при помощи специальных зажимов в пространстве ответвительных коробок.
  • Если стены в квартире обшиты гипсокартоном, электропроводка отлично размещается под его слоем и не требует штробления канавок в основании. В гипсокартонных листах сверлятся несколько отверстий довольно большого диаметра – от 30 до 40 мм по направлению трассы проводки. Через эти отверстия можно протолкнуть проволочную петлю, при помощи которой и протягиваются провода в нужном направлении. Однако это актуально только тогда, когда замена проводки производится в уже отделанном помещении. Если гипсокартон еще не смонтирован, проще сначала выполнить разводку электросети, а потом обшивать стены.

Комбинированный метод прокладки

Прокладка электропроводов внутренней сети в квартире может осуществляться и комбинированным способом с использованием кабель-каналов. Такой метод – нечто среднее между открытым и закрытым типами монтажа проводки. Кабельный канал может быть изготовлен из негорючего пластика, алюминиевого сплава или оцинкованной стали. Монтируется он легко, но в этом деле присутствуют некоторые требования, нарушив которые, можно обречь себя на бесконечные переделки:

  • Первым делом надо правильно выбрать тип короба. В продаже есть несколько вариантов исполнения кабельных каналов. Это и настенные модели, напольные плинтусы, модификации потолочного типа и пр. Самым распространенным (и самым практичным) вариантом является настенный кабель-канал, изготовленный из пластика.
