Комплектные трансформаторные подстанции (КТП)

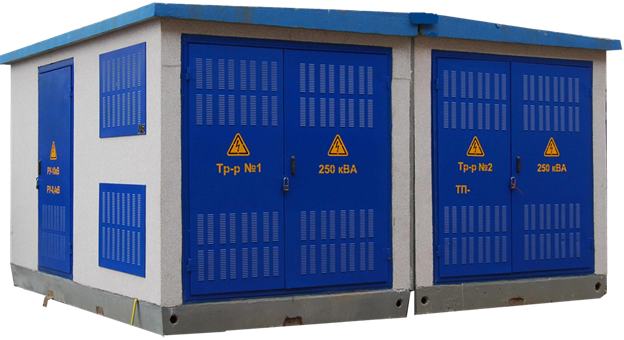

КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕПОДСТАНЦИИ
киоскового типа дляэлектроснабжения промышленных объектов.


     Комплектные трансформаторные подстанции (КТП) киоскового типа представляют собой одно или двухтрансформаторные подстанции наружной установки и служат для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 или 10 кВ, её транзита (подстанциипроходного типа) и преобразования в электроэнергию напряжением 0,4 кВ, а также электроснабжения и защиты потребителей населённых пунктов, промышленных и других объектов в районах с умереннымклиматом (от минус 45 °С до плюс 40 °С).    Высоковольтный ввод в подстанцию 6 (10) кВ — кабельный или воздушный] выводы отходящих линий0,4 кВ — кабельные или воздушно-кабельные.




● На отходящих фидерах устанавливаются автоматические выключатели стационарного иливыдвижного (по требованию заказчика) исполнения.
● Конструктивно КТП выполняются в шкафном исполнении. Основные составные части соединяютсяболтовыми соединениями.
● Конструкция КТП предусматривает ее установку на фундаменте, утрамбованной площадке илибетонных блоках высотой 600 мм (в комплект поставки не входят).
● КТП с воздушным вводом подключается к ЛЭП посредством разъединителя, который поставляетсякомплектно с подстанцией и устанавливается на ближайшей опоре.
● Подстанции обеспечивают учет активной электрической энергии. По требованию заказчикавозможна установка счетчика реактивной энергии, а также счетчика любой модификации (совмещенного,электронного и т.д.).
● Для создания нормальных условий эксплуатации КТП схемой предусмотрено внутрен нееосвещение и обогрев аппаратуры. Включение электронагревателей может производиться вручную илиавтоматически.
● В КТП имеется фидер уличного освещения, который оснащен устройством ручного иавтоматического включения и отключения. По требованию заказчика возможно исполнение КТП безфидера уличного освещения.
● Схема КТП предусматривает контроль тока и напряжения на стороне 0,4 кВ.
● В КТП предусматриваются следующие виды защит:
— от атмосферных перенапряжений (при наличии воздушных линий);
— от междуфазных коротких замыканий;
— от перегрузки силового трансформатора;
— от перегрузки и коротких замыканий линий 0,4 кВ;
— от коротких замыканий цепей обогрева, цепей освещения КТП;
— газовая защита трансформатора (в КТП-1000 кВА; в КТП-630 кВА по требованию заказчика).
● КТП имеют электрические и механические блокировки (полный комплект), обеспечивающихбезопасную работу обслуживающего персонала.

    ● Цепи ВН в КТП мощностью 63-630 кВА устойчивы (в течение 1с) к токам короткого замыкания:динамически — 16 кА, термически — 6,3 кА; цепи ВН в КТП мощностью 1000 кВА: динамически — 32 кА,термически -12,5 кА.
● Степень защиты оболочки КТП IP 34 (IP 23 — для шкафа трансформатора).
● Конструкция шкафа трансформатора и шкафа трансформаторного ввода обеспечиваетлокализацию воздействия открытой электрической цепи в пределах шкафа. Локализационная способностьобеспечивается при токе к. з. 6,3 А действующего в течении 1 с.
● КТП:
— безопасны для окружающей среды;
— конструкция способствует быстрому монтажу и пуску на месте эксплуатации, а также быстромудемонтажу при изменении мест установки;
— имеют резиновые уплотнения на дверях и на стыковых сборных соединениях;
— имеют привлекательный эстетический вид;
— комплектуются современными трансформаторами герметичного исполнения (серии ТМГ)собственного производства.

По требованию заказчика возможно исполнение КТП любого исполнения и комплектации, в т.ч. с вакуумными выключателями.

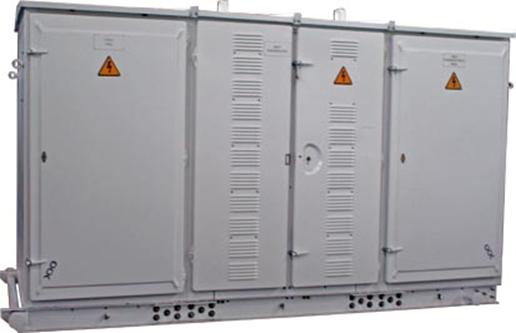

    Пример КТПТАС 63 — 400 кВА:


Цена: Уточняйте по тел.: +7 (495) 641-73-28

1. Шкаф трансформаторного ввода (только для КТП с кабельным вводом).
2. Шкаф трансформатора и РУНН.
3. Отсек трансформатора.
4. Отсек РУНН.
5. Трансформатор (при его заказе).
6. Шкаф воздушного ввода ВН (только для КТП с воздушным вводом).
7. Шкаф выводов НН (только для КТП с воздушно-кабельными выводами).

Масса (без трансформатора) не более, кг:- с кабельным вводом — 1880;- с воздушным вводом — 1630.
