Схема электрики в квартире

Современная схема электрической квартирной проводки

Если внутреннюю отделку помещений можно обновлять либо полностью переделывать хоть каждый год, то электропроводка, как и иные коммуникационные внутренние системы, обычно закладывается навсегда либодо капитального ремонта жилья. Поэтому тщательно продуманный электрокоммуникационный проект является залогом работоспособной, функциональной и безопасной внутренней электросети.

С чего начать?

В первую очередь, необходимо определиться с расположением всех потребителей электроэнергии. Самые мощные потребители (начиная от 3500 Вт) подключаются к щиту напрямую через клеммные соединения или через специальную силовую розетку. установленную конкретно для данного агрегата. Необходимо продумать оптимальное местоположение розеток ,осветительных приборов. элементов управления (выключателей, всевозможных стационарных датчиков, переключателей, светорегуляторов и др.).

Также необходимо выбрать способ прокладки электропроводки. Главным образом, на расположение всех точек подключения электрооборудования и метод электроразводки влияют три фактора:

1. ТребованияПУЭ (правил устройства электрооборудования) иСНиПов (строительных норм и правил); Этот фактор диктуется современными нормами безопасности. принятыми в гражданском строительстве. Например, существуют различные нормативы размещения электропотребителей и точек подключения электрооборудования относительно газовых приборов, водяных коммуникаций, слаботочных сетей. Также действуют специфические нормы безопасности при организации электропроводки во влажных помещениях. Регламентируются методы осуществления безопасной электроразводки, типы используемой кабельно-проводниковой продукции – число жил, подводимых к каждому электропотребителю, их сечение. Поэтому необходимо предварительно изучить требования ПУЭ и СНиПов, касательно обустройства электропроводки в жилых помещениях. Либо скорректировать составленный вами готовый проект, обратившись к специалисту.
2. Конфигурация, площадь и функциональное назначение каждого конкретного помещения. Расположение и габариты мебели, наличие других дизайнерских конструкций либо элементов, имеющих практическое или эстетическое назначение. Это различные статуэтки, напольные вазы, аквариумы, цветники, кухонная техника, электроника, сантехнические устройства и прочее. Второй фактор является, пожалуй, наиболее важным, влияющим, главным образом, на эргономику и функциональность готовой квартирной электросети. Какой толк, к примеру, от розеток. спрятанных за громоздким шкафом или диваном? Это только зря потраченные средства и время. Поэтому предварительно, до составления проекта электропроводки, необходимо определиться с дизайном каждого помещения, расстановкой мебели, техники и предметов интерьера.
3. Удобство расположения точек подключения и управляющих элементов.Третий фактор определяется вашими личными соображениями удобства и эргономики управления электросистемой. Сегодня существует множество вспомогательного установочного электрооборудования, позволяющего создать максимально комфортные условия при эксплуатации частных квартирных электросетей. Например, так называемые «маршевые» переключатели для управления светом из нескольких точек.

Дизайн-проект помещения

Разумеется, многое зависит от выбранных вариантов дизайнерских решений в оформлении помещений. Чем более детально вы сможете предусмотреть все нюансы, связанные с электричеством, именно на стадии проекта (а всяческих «мелочей» всплывает немало – различные подсветки, гаджеты и др.), тем проще будет всё это установить и удобнее пользоваться.

Например, можно организовать управление коридорным освещением с помощью датчиков движения. Смонтированные в определенных участках, они должны находиться в зоне досягаемости всех входов-выходов. В этом случае, вовсе отпадает необходимость в создании системы ручного управления освещением проходной коридорной зоны, достаточно будет установить единственный выключатель, либо управлять с отдельного автомата. установленного в квартирном щитке.

Существует еще множество видов электроустановочного оборудования. способного значительно повысить комфортность и безопасность эксплуатации квартирной электросети. Это разнообразные диммеры (светорегуляторы), выключатели с индикационной подсветкой, розетки с защитными шторками, позволяющими подключить в них только стандартную вилку электроприбора, что является лучшей защитой от детских шалостей, и множество иного подобного оборудования.

Составляем проект

Если вы хорошо владеете программами компьютерной графики, например, универсальными — Автокадом, Архикадом либо специализированными, специально «заточенными» под производство электропроектов, безусловно, лучше воспользоваться ими.

В этом случае, всегда существует возможность оперативной корректировки нанесенной графики под вновь выявившиеся обстоятельства, коих возникает обычно немало. Но можно действовать и «по старинке», вооружившись обычным листом (либо несколькими) бумаги формата А4, набором цветных карандашей, линейкой и ластиком.

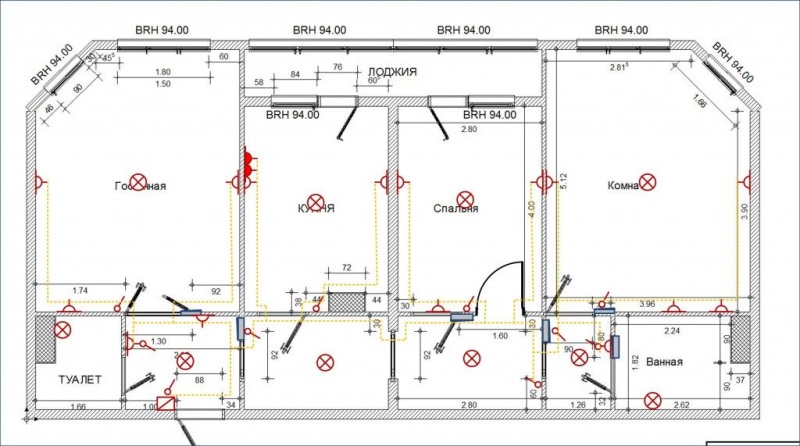

Для начала, необходимо максимально точно снять размеры квартирной планировки, с указанием размещения всех оконных/дверных проемов и планируемого размещения стационарной мебели и крупной бытовой техники. Лучше, если чертеж будет в формате 3D, но если схема электропроводки не очень сложная, можно его составить и в плоскостной форме, с указанием высоты размещения электроустановочных приборов (розеток и выключателей).

Проект квартирной электроразводки складывается из двух разделов – осветительного и силового .

Силовая часть

Силовую часть электропроводки обычно принято обозначатькрасным цветом. Она состоит из схемы прокладки силовых проводов и размещения точек подключения электроприборов – розеток и клеммных соединений.

Современными нормативами предусмотрено применение для подключения силового электрооборудования трехжильного медного провода сечением 2.5 кв. мм и более. Третья жила необходима для организации защитного заземления (либо зануления) металлических корпусов силового электрооборудования. Обычно для большинства электробытовой техники достаточно использование кабельно-проводниковой продукции с жилами сечением 2.5 кв. мм. В условиях квартиры, сечение 4 кв. мм может потребоваться только в помещениях (или зонах), характеризующихся большим скоплением электроприборов. Например, в кухне (особенно при наличии мощной электроплиты), в санузле при подключении бойлера, электрического полотенцесушителя, стиральной машины, мини-сауны.

Большинство электрических силовых потребителей подключаются к розеткам. Они бывают однопостовые, двухпостовые и трехпостовые, то есть в каждую отдельную установочную коробку можно закрепить одну, две либо три совмещенных розетки. Но сегодня считается дурным тоном установка двух-, трехпостовых электророзеток. Это оборудование обычно применяется в исключительных случаях, при необходимости увеличения числа подключаемых электропотребителей к существующей точке и является лучшей заменой всевозможных «тройников» и разветвителей.

Высота установки розеток в жилых помещениях особо не регламентируется. Сегодня принято два основных типа размещения силовых электророзеток: евростандарт – на высоте 200-350 мм от уровня пола и старый советский, предусматривающий монтаж на высоте порядка одного метра (1000 мм). Но каждый хозяин имеет возможность организовать точки подключения электрооборудования, исходя из собственных соображений эргономики и потребностей. Например, в едином блоке при входе в комнату установить группу переключателей/выключателей коридорного, комнатного освещения и расположить в ней технологическую розетку для подключения пылесоса. Либо поместить розетку под блоком выключателей. Над рабочими поверхностями – столами письменными, кухонными, для удобства использования, силовые розетки устанавливаются на высоте 1.1-1.2 метра (1100-1200 мм) от пола.

Осветительная часть

Осветительная квартирная электросхема обычно выполняется зеленым цветом. Стандартами предусмотрено применение двух- либо трехжильного медного кабеля сечением 1.5 кв. мм. На осветительной схеме указывается размещение всех приборов управления – выключателей, переключателей, диммеров, датчиков и осветительного оборудования .

В самом простом, «традиционном» варианте, помещение освещается в одной точке, обычно центральной, посредством многолампового подвесного светильника – люстры. Но сегодня принято предусматривать, для большего комфорта, несколько групп освещения в комнате.

Например, на кухне считается правильным разделение осветительной системы на три группы:

• основную, включаемую при входе,
• над рабочей поверхностью, плитой, мойкой
• над обеденным столом.

В жилых комнатах также возможна организация нескольких групп рабочего и декоративного освещения. Обычно разделяются:

• зоны основного освещения,
• рабочего места,
• кровати (в этом случае обычно применяются прикроватные настенные светильники типа бра).

Высота установки выключателей никакими нормами не уточняется (как и для розеток). Имеются только рекомендации: согласно европейскому стандарту, приборы управления освещением располагаются на высоте 600-700 мм, а по старым советским нормам выключатели размещаются на высоте полутора метров (1500 мм). Первый способ считается более предпочтительным, поскольку маленькие дети не достают до полутораметровой высоты и могут случайно травмироваться, пытаясь управлять освещением посредством подручных средств (табуреток, палок).

Способ прокладки электропроводки

Сегодня принято использовать исключительно скрытый метод организации электропроводки. Современными нормативными актами для жилых помещений рекомендованы три способа монтажа электропроводки:

1. Скрыто в штробах кабелем в двойной изоляции;
2. Скрыто в штробах проводами в одинарной изоляции, проложенными в гофрированных либо гладких пластиковых трубах ;
3. Скрыто в наружных пластиковых коробах. Этот метод чаще всего применяется для усовершенствования существующей системы электроразводки. Реализуется он двумя способами: посредством тонких кабель-каналов и розеток внешней установки либо коробов большего объема, начиная с размеров поперечного сечения 50х100 мм, либо угловой установки, с возможностью монтажа в них встраиваемых розеток, выключателей и иных электроустановочных приборов.

Организация электрощитка

Электрощит является сердцем квартирной сети. Если в былые времена он представлял собой простую открытую панель со смонтированным счетчиком и двумя-тремя пробками с предохранителями, то современные требования ПУЭ намного строже.

Рекомендуется использоватьавтоматические токовые выключатели с максимальным разделением на группы – как минимум, три силовые (кухонная, группа санузла и группа жилых комнат) и две осветительные (коридорная часть и остальная). Также к обязательным требованиям организации электроснабжения жилых помещений относится использование индивидуальных устройств защитного отключения. срабатывающих мгновенно при обнаружении токовой утечки в 30 миллиампер, что является безопасным значением для жизни и здоровья человека. Лучше подобных дифференциальных реле установить минимум два – на силовую и осветительную схему отдельно. В этом случае, при срабатывании, к примеру, силового УЗО. останется освещение в квартире, для удобства идентификации и локализации неисправности силового оборудования.

Еще одним важным защитным устройством являетсяреле напряжения. отсекающее электропитание приборов в случае падения/повышения значения питающего напряжения ниже/выше установленных пределов. В бытовых целях обычно применяются сравнительно недорогие реле напряжения на 10-16 А, через которые подключаются наиболее ответственные потребители небольшой мощности с микропроцессорными блоками управления, весьма чувствительными к параметрам питающей сети (например, газовые двухконтурные котлы).

Вообще, главным принципом обустройства квартирного электрощита является следующий: чем большее разделение электропотребителей на группы по токовой защите, напряжению и токам утечки, тем более удобной будет в дальнейшем эксплуатация всей системы.

В современном жилом секторе существует регламент, предписывающий использование трехжильной кабельной продукции. по крайней мере, при запиткесиловой части квартирной электропроводки. При правильном подключении электроприборов, в случае возникновения электрического пробоя на металлический корпус, устройство защитного отключения сработает моментально. В случае же двухпроводной силовой сети, необходимо для случайного выявления и отключения неисправного агрегата, прикоснуться к нему и заземленному металлическому предмету (трубы отопительные, водяные, металлические ванные). Благодаря скорости отработки дифференциального реле, обычно серьезных последствий после такого контакта не возникает, но ощущения все равно неприятные.

Если у вас есть маленькие дети либо домашние животные, которые намного более чувствительны к воздействию электрического тока, чем взрослые люди, следует быть вдвойне осторожными и обязательно применять трехпроводную силовую электропроводку. а подключать ее через дифференциальное реле .
